LT-JN402 雙向扭力傳感器 測量靜態扭力 量程可定制
- 品牌：???雷泰
- 型號：???LT-JN402
- 市場價：???來電咨詢 元
- 優惠價：???來電咨詢 元 (已有 0 人購買)
基本功能與特色(Basic Functions And Characteristics)
·用于檢測非旋轉體的扭矩值，屬靜態扭力
·箔式應變片+柱形結構
·小量程扭矩鍵槽銜接
·大量程扭矩法蘭銜接
·正、反扭矩靈敏度相同,符號相反
·固有頻率高,動態響應快
·配有專用變送器,供用戶選擇
·用于制造粘度計，方向盤，扭力扳手等扭矩力測量
二、基本原理：
扭矩的測量：采用應變片電測技術,在彈性軸上組成應變橋,向應變橋提供電源即可測得該彈性
軸受扭的電信號。將該應變信號放大后，經過壓/頻轉換，變成與扭應變成正比的頻率信號。
或者直接輸出標準4～20mA電流信號及1～5V電壓信號。
測量原理如圖1所示：
三、產品特點：
適用于檢測非旋轉體的扭矩值.最大偏轉角度為≯360度。
開機5分鐘即可進入工作狀態，勿需預熱過程。
檢測精度高、穩定性好、抗干擾性強。
不需反復調零即可連續測量正反扭矩。
體積小、重量輕、易于安裝。
傳感器可脫離二次儀表獨立使用，只要按插座針號提供+24V電源即可輸出阻抗
與扭矩成正比的電流、電壓或頻率信號。
四、性能和電氣指標：
頻率響應： 100μs
供電電壓： 12～24VDC
輸出信號： 4～20mA、0～5/10V、5～15Khz
靜態超載： 120％
扭矩精度： ＜±0.5 % F· S、＜±0.25 % F· S、＜±0.1 % F· S（可選）
非 線 性： ＜±0.2 % F· S
重 復 性： ＜±0.1% F· S
回 差： ＜0.1 % F· S
零點時漂： ＜0.2 % F· S
零點溫飄： ＜0.2 % F· S /10℃
使用溫度： －10 ～ 50℃
儲存溫度： －20 ～ 70℃
消耗電流： ＜150mA

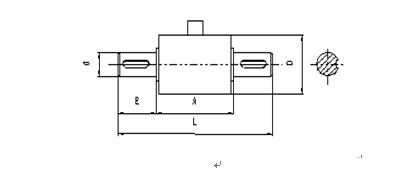

五、產品系列尺寸參考下圖:
|
規格 (N.M) |
D |
d |
L |
E |
A |
鍵 b*h*l*n |
|
5 |
60 |
18 |
105 |
29 |
47 |
6x6x24x1 |
|
10 |
60 |
18 |
105 |
29 |
47 |
6x6x24x1 |
|
20 |
60 |
18 |
105 |
29 |
47 |
6x6x24x1 |
|
30 |
60 |
18 |
105 |
29 |
47 |
6x6x24x1 |
|
50 |
60 |
18 |
105 |
29 |
47 |
6x6x24x1 |
|
100 |
60 |
18 |
105 |
29 |
47 |
6x6x24x1 |
|
200 |
78 |
28 |
132 |
41 |
50 |
8x7x35x1 |
|
500 |
87 |
38 |
160 |
55 |
50 |
10x8x49x2 |
|
1K-2K |
99 |
48 |
200 |
70 |
60 |
14x9x65x2 |
|
5000 |
132 |
75 |
260 |
100 |
60 |
20x12x95x2 |
|
10000 |
146 |
98 |
280 |
110 |
60 |
28x16x105x2 |
|
20K-30K |
156 |
105 |
310 |
120 |
70 |
28x16x115x2 |
|
40K-60K |
190 |
150 |
310 |
120 |
70 |
40x22x115x2 |
|
100K |
220 |
170 |
470 |
200 |
70 |
45x25x195x2 |
六、電氣連接：
扭矩傳感器用一個航空接頭（X12K5P）與外部設備連接，
插座端固定在機殼上。
電纜線顏色定義：
1、電流輸出型：紅色：12-24VDC 黑色：地
2線制4-20mA接線示意圖
2、電壓輸出型：紅色：12-24VDC 黑色：地 黃（白）：信號輸出
3、頻率輸出型：紅色：12-24VDC 黑色：地 黃（白）：信號輸出
