CZL-3B-1拉壓力傳感器
- 品牌：???雷泰
- 型號：???CZL-3B-1
- 市場價：???$article_wine$ 元
- 優惠價：???$article_net$ 元 (已有 0 人購買)
量程范圍 ：1kg、5kg、10kg、25kg、30kg、50kg、100kg、150kg、500kg
功能特點：傳感器彈性體采用鋁合金材質；膠密封處理 ，表面采用無色陽極化處理，防水，防腐蝕，防護等級達到IP66。
應用范圍： 廣泛應用于電子吊鉤秤、料斗秤、工藝秤、檢測設備等各種稱重測力設備。
|
技術指標明細: |
||
|
精度等級 : C2 / C3 |
靈敏度溫度影響(%F.S/10℃): ±0.017 / ±0.011 |
|
|
綜合誤差(%F.S) : ±0.03 / ±0.02 |
零點溫度影響(%F.S/10℃) : ±0.023 / ±0.015 |
|
|
靈敏度(mv/v) : 2.0±0.004 |
溫度補償范圍(℃ ) : -10～+40 |
|
|
蠕變(%F.S/30min) : ±0.024 / ±0.016 |
使用溫度影響(℃ ) : -20～+55 |
|
|
零點輸出(%F.S) : ±1.0 |
激勵電壓（V） : 9～12（DC） |
|
|
輸入阻抗(Ω) : 350±5 |
安全過載范圍 (%F.S) : 120 |
|
|
輸出阻抗(Ω) : 350±3 |
極限過載范圍 (%F.S) : 150 |
|
|
絕緣電阻(MΩ) : ≥5000(100VDC) |
防護等級 : IP66 |
|

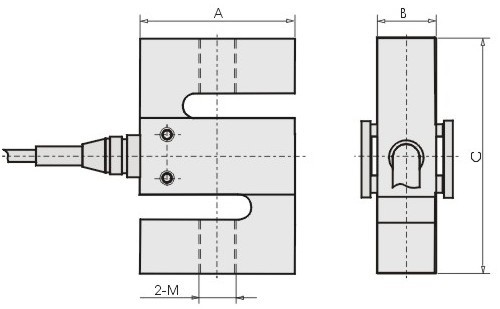

安裝尺寸規格圖 (單位mm)：
|
(量程）kg |
A |
B |
C |
M |
|
1--5 |
58 |
8 |
56 |
M4 |
|
10--50 |
50.8 |
12.7 |
65.3 |
M8 |
|
100 |
50.8 |
19.1 |
76.2 |
M12 |
|
150--500 |
64 |
23 |
82 |
M12 |
接線方式:
紅線: 激勵 ( ＋) 111 綠線: 信號 ( ＋)
黑線: 激勵 ( －) 111 白線: 信號 ( －)
備注：采用四芯屏蔽電纜，規格：φ5×500～5000mm，如有特殊需要，可根據客戶要求提供！
